Динамика ЭКГ при транмуральном инфаркте миокарда заднедиафрагмальной (нижней) стенки

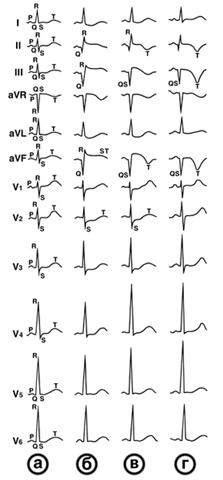

Рис. 11. Динамика ЭКГ при трансмуральном инфаркте миокарда заднедиафрагмальной (нижней) стенки: а — исходная ЭКГ до развития инфаркта: б — патологический зубец Q и подъем сегмента ST в отведениях II, III, aVF, дискордантное снижение сегмента ST в отведениях l, aVL и V₁—F₃; в — формирование зубца QS и отрицательного зубца Т а отведениях II, III, aVF, увеличение зубца R в отведениях V₃—V₅; г — завершение формирования отрицательного зубца Т в отведениях II, III и aVF.
