Схема модели повторного входа возбуждения в миокард (micro-reentry)

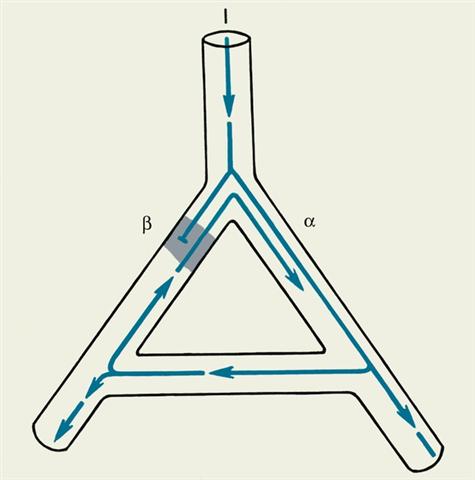

Рис. 1. Схема модели повторного входа возбуждения в миокард (micro-reetry): импульс возбуждения (1) движется в направлении, указанном стрелками, по проводящим волокнам a и b; в волокне b движение импульса блокируется в участке с повышенной рефрактерностью или отсутствием антероградного проведения (участок обозначен штриховкой). В связи с этим импульс проходит только по волокну a, попадая затем а волокно b с противоположной стороны. Этот процесс повторяется до тех пор, пока волокно b не выйдет из состояния рефрактерности, после чего очередной импульс возвращается из волокна b в волокно a и образуется порочная циркуляция волны возбуждения.
