Схема хозяйственно-питьевого водопровода при заборе воды из подземного водоносного горизонта

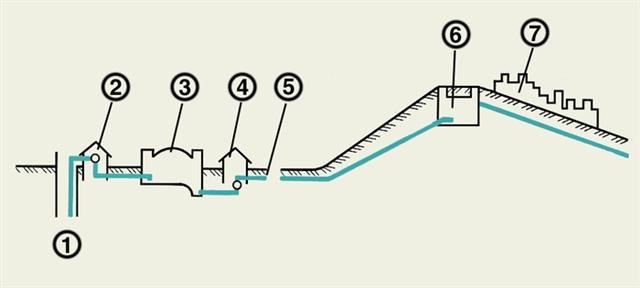

Рис. 2. Схема хозяйственно-питьевого водопровода при заборе воды из подземного водоносного горизонта: 1 — водоисточник — артезианская скважина; 2 — насосная станция первого подъема воды; 3 — резервуар запасной воды; 4 — насосная станция второго подъема воды; 5 — трубопровод; 6 — водопроводный резервуар, из которого вода поступает в водопроводную сеть населенного пункта (7); стрелками указано направление движения воды.
