Двухмерная эхокардиограмма больного дилатационной кардиомиопатией

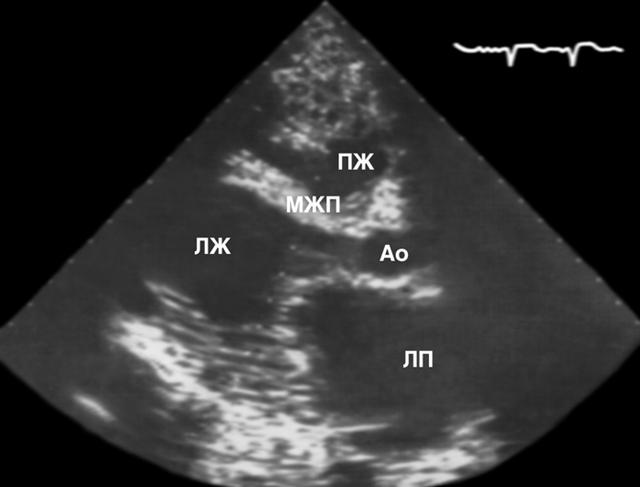

Рис. 3а). Двухмерная эхокардиограмма больного дилатационной кардиомиопатией: ПЖ — правый желудочек, Ао — аорта, МЖП — межжелудочковая перегородка, ЛЖ — левый желудочек, ЛП — левое предсердие, МК — митральный клапан, АК — аортальный клапан; пунктир — масштаб длины: расстояние между точками 1 см. Расширены все полости сердца (размеры ПЖ — 4,8 см, ЛЖ — 6,1 см, ЛП — 6 см); толщина МЖП менее 1 см, имеются признаки ее дискинезии; расстояние z между передней створкой митрального клапана и МЖП увеличено до 2 см (митрально-септальная сепарация); отмечается симптом малого выброса: сближение створок аортального клапана в систолу от расстояния Х до расстояния Y.
