Основные элементы окклюзионной плетизмограммы

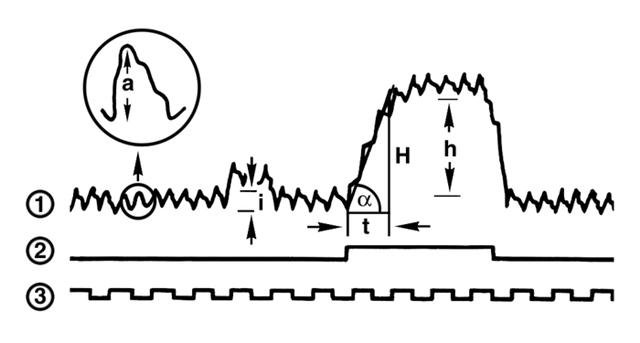

Рис. 3. Основные элементы окклюзионной плетизмограммы (1), зарегистрированной с пальца руки одновременно с отметкой подачи давления (2) в окклюзионную манжету; в круге изображена отдельная волна объемного пульса: а — амплитуда объемного пульса, i — отклонение плетизмограммы при калибровке стандартным объемом, Н — начальный прирост объема кровенаполнения пальца при окклюзии вен за время t, h — полный окклюзионный прирост объема кровенаполнения пальца, a — угол отклонения плетизмограммы в начале окклюзионного прироста кровенаполнения.
