Схема соотношения между элементами электрокардиограммы и внутрисердечной электрограммы (гисограммы)

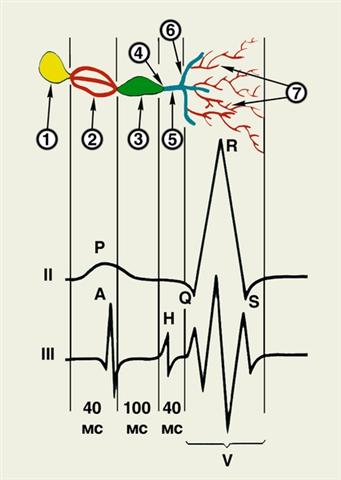

Рис. 3. Схема соотношения между элементами электрокардиограммы и внутрисердечной электрограммы (гисограммы). I — схематическое изображение проводящей системы сердца: 1 — синусовый узел, 2 — внутрипредсердные проводящие пути, 3 — атриовентрикулярный узел, 4 — общий ствол атриовентрикулярного пучка, 5 — область возникновения потенциала пучка Гиса, 6 — ножка пучка Гиса, 7 — система волокон Пуркинье; II — электрокардиограмма (ЭКГ): зубец Р, соответствующий распространению возбуждения по предсердиям и комплекс QRS, отражающий возбуждение желудочков; III — электрограмма атриовентрикулярного соединения (зонд-электрод в правых отделах сердца): зубец А — потенциал в нижнем отделе правого предсердия, зубец Н — потенциал атриовентрикулярного пучка, V — потенциал желудочков.
