Электрокардиограммы при правильной форме ассоциированного трепетания предсердий

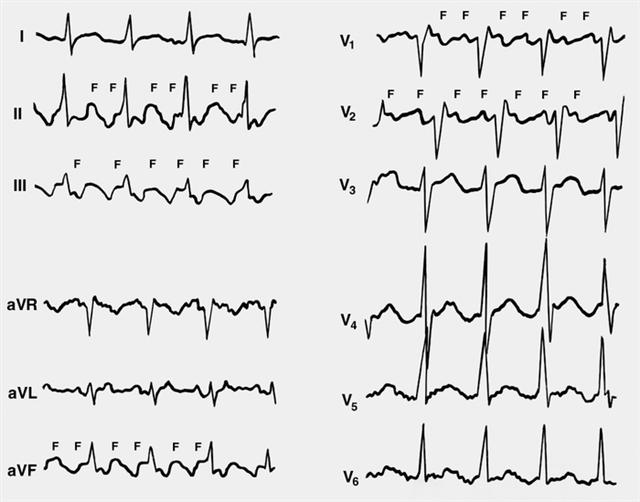

Рис. 6. Электрокардиограммы при правильной форме ассоциированного трепетания предсердий: предсердный зубец Р отсутствует; в отведениях II, III, aVF, V₁, V₂ видны регулярные плавно переходящие одна в другую волны трепетания F, причем каждый желудочковый комплекс начинается в строго определенную фазу каждой второй волны F. Скорость записи 25 мм/с, масштаб 1:1,5.
